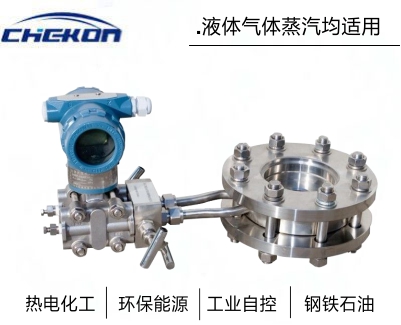

LG 孔板流量计 液体气体蒸汽流量测量 高温高压
产品简介:孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广
质量稳定:实行全过程质量监控,细致入微,严格检测!
价格合理:内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:充足的备货,缩短了交货期!



       孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。







公称通径: DN10 – DN1000
依据国家标准GB/T2624-93进行设计制造
依据国家检定规程JJG 640-94进行出厂检定
基本精度: ±0.5%±1%±1.5%
流量范围: ≥ 1:15
公称压力: 0.61.01.62.54.06.410MPa
被测介质:饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
被测介质温度:-10~+450
供电电源:智能流量积算仪220VAC 流量变送器24VDC(由积算仪供电),
输出信号: 4-20mA DCRS485通讯
防爆性能: 本安型ibIICT5





1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;
2
、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
3
、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
4
、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。







型号

型谱说明

CK

企标



LG

流量节流装置



代号

取压方式

H

角接环室取压

Z

角接钻孔取压

F

法兰取压

J

径距取压



代号

节流装置说明

K

标准孔板



代号

公称压力

-0.6

0.6

-1.0

1.0

-1.6

1.6

-2.5

2.5

-……

……



代号

公称口径

DN25

DN25

DN32

DN32

DN..

……



代号

法兰材质

C

碳钢

P

不锈钢

H

合金钢



代号

介质

1

液体

2

气体

3

蒸汽



代号

附件

N

不含附件

F

配三阀组等

I

配含F及变送器(附件根据介质、要求选配)

DC

配含F及多参量变送器

O

用户指定配置附件






1本公司承若凡是购买我司产品,一年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换

2、客户的技术疑问,我们承诺在一个工作日内处理完毕。

3、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

4、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
