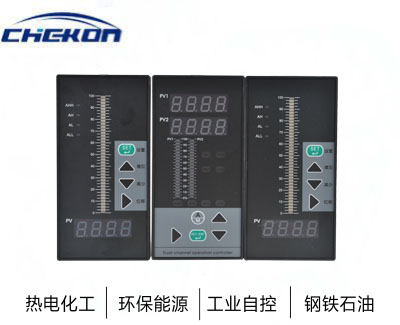

WP系列光柱显示仪万能信号输入 4-20mA 上下限控制

产品简介：智能数字/光柱显示控制仪，采用先进的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

质量稳定：实行全过程质量监控，细致入微，严格检测！

价格合理：内部成本控制，减少了开支，让利于客户！

专业选型：5年以上专业工程师选型，为您提供各厂型号替代方案，系统解决方案

交货快捷：充足的备货，缩短了交货期！

智能数字/光柱显示控制仪，采用先进的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

采用超新无跳线技术，使输入端口具备单通道和多种信号输入功能，只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。

采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。

型号											说明
WP-	□□	□	□□	□	-□	□□	-□	□	□	-□
外形特征	Z C										单屏横式显示单屏横式显示
	S										单屏竖式显示
	D										双屏横式显示
	DS										双屏竖式显示
	T										单屏单光柱竖式显示
	TX										单屏单光柱横式显示
外形尺寸		3									48×48mm
		4									96×48mm（横式）；48×96mm(竖式）
		7									72×72mm（方式）
		8									160×80mm；80×160mm是(可选光柱）
		9									96×96mm（可选光柱）
控制作用			01								测量显示
			03								测量显示带上、下限控制/报警
			04								显示带四限控制/报警（任意组合）
通讯方式				0							无通讯接口
				1							RS-232C通讯接口 Modbus协议
				7							RS-485通讯接口Modbus协议
输出方式					0						无输出
					1						继电器输出
					2						(4～20)mA输出
					3						(0～10)mA输出
					4						(1～5)V输出
					5						(0～5)V输出
					6						SCR可控硅过零触发脉冲输出
					7						SSR固态继电器控制信号输出
					8						特殊规格变送输出
输入类型						□□					参见“输入类型表”
第一报警							N				无控制/报警（可省略）
							H				第一报警为上限报警
							L				第一报警为下限报警
第二报警								N			无控制/报警（可省略）
								H			第二报警为上限报警
								L			第二报警为下限报警
馈电输出									P		DC24V馈电输出
供电方式											AC220V线性电源（可省略）
										T	AC（90～265）V开关电源供电
										W	DC24V供电
型号举例：	WP-C801-00-08-N；WP-C403-01-12-HL；WP-T804-81-08-2H2L WP-T804-81-08-2H2L系列（该系列只有80外型超多可输出8个报警点）。

1、本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。

2、客户的技术疑问，我们承诺在一个工作日内处理完毕。

3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。

4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。

型号											说明
WP-	□□	□	□□	□	-□	□□	-□	□	□	-□
外形特征	Z C										单屏横式显示单屏横式显示
	S										单屏竖式显示
	D										双屏横式显示
	DS										双屏竖式显示
	T										单屏单光柱竖式显示
	TX										单屏单光柱横式显示
外形尺寸		3									48×48mm
		4									96×48mm（横式）；48×96mm(竖式）
		7									72×72mm（方式）
		8									160×80mm；80×160mm是(可选光柱）
		9									96×96mm（可选光柱）
控制作用			01								测量显示
			03								测量显示带上、下限控制/报警
			04								显示带四限控制/报警（任意组合）
通讯方式				0							无通讯接口
				1							RS-232C通讯接口 Modbus协议
				7							RS-485通讯接口Modbus协议
输出方式					0						无输出
					1						继电器输出
					2						(4～20)mA输出
					3						(0～10)mA输出
					4						(1～5)V输出
					5						(0～5)V输出
					6						SCR可控硅过零触发脉冲输出
					7						SSR固态继电器控制信号输出
					8						特殊规格变送输出
输入类型						□□					参见“输入类型表”
第一报警							N				无控制/报警（可省略）
							H				第一报警为上限报警
							L				第一报警为下限报警
第二报警								N			无控制/报警（可省略）
								H			第二报警为上限报警
								L			第二报警为下限报警
馈电输出									P		DC24V馈电输出
供电方式											AC220V线性电源（可省略）
										T	AC（90～265）V开关电源供电
										W	DC24V供电
型号举例：	WP-C801-00-08-N；WP-C403-01-12-HL；WP-T804-81-08-2H2L WP-T804-81-08-2H2L系列（该系列只有80外型超多可输出8个报警点）。
